Victor horisontal dreiesenter Vturn-ll-16/20
Victor CNC-maskiner er stillegående, svært sterke og står for høy kvalitet i alle ledd.

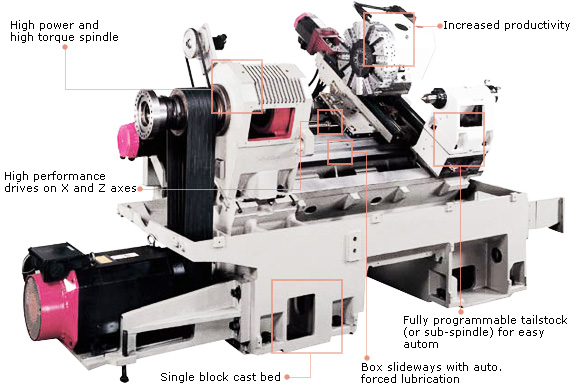

- Fundament støpt i ett stykke gir høy stabilitet og stivhet/styrke
- Servordrevet turret gir høy produktivitet og effektivt verktøybytte
- DDS spinde for C-akse og drivende verktøy gir høy vinkeretthet.
- Høy ytelse med Fanuc 0i-T kontroll med fargeskjerm.
Spesifikasjoner
| TEM MODEL | Unit | VturnII-16 VturnII-20 |
VturnII-16CV VturnII-20CV |
|
|---|---|---|---|---|
| Capacity | Swing over bed | mm | 590 | 590 |
| Swing over carriage | mm | 400 | 400 | |
| Between centers | mm | 540 | 540 | |
| Max. turning dia. | mm | 440 | 330 | |
| Std. Turning dia. | mm | 370 360 |
270 | |
| Bar capacity | mm | 40 52 (Opt. 66) |
40 52 |
|
| Travels | X axis stroke | mm | 220 + 20 | 135 + 105 |
| Z axis stroke | mm | 510 | 510 | |
| B axis stroke | mm | - | - | |
| Y axis stroke | mm | - | - | |
| Spindle | Max. spindle speed | rpm | 6000 4200 |
6000 4200 |
| Spindle nose (chuck) | Inch | A2-5 (6") A2-6 (8") |
A2-5 (6") A2-6 (8") |
|
| Spindle bore | mm | 52 62 |
52 62 |
|
| Spindle indexing | deg | - | 0.001 | |
| Bearing inside dia. | mm | 90 100 |
90 100 |
|
| Sub-spindle (B axis) |
Max. spindle speed | rpm | - | - |
| Spindle nose (chuck) | Inch | - | - | |
| Spindle bore | mm | - | - | |
| Spindle indexing | deg | - | - | |
| Bearing inside dia. | mm | - | - | |
| Turret | No. of tools | no. | 12 10 (Opt. 8) |
12 |
| No. of live tools | no. | - | 12 | |
| Tool shank size | mm | 20 25 |
20 25 |
|
| Max. boring bar dia. | mm | 32 (VDI-30) 40 (VDI-30) |
VDI-30 | |
| Exchange time (T-T) | sec | 0.2 | 0.2 | |
| Milling speed | rpm | - | 3000 | |
| Tailstock | Quill dia. | mm | 75 | 75 |
| Quill taper | MT#4 | MT#4 | ||
| Quill stroke | mm | 80 | 80 | |
| Feedrate | Rapid feedrate | mm/min | X:20000 / Z:2400 | X:20000 / Z:2400 |
| Cutting feedrate | mm/min | X/Z=0~1260 | X/Z=0~1260 | |
| Motor | Spindle motor | kW | 11/15 | a B160Mi - 5.5/7.5 a B180Mi - 11/15 |
| Sub-spindle motor | kW | - | - | |
| Servo motor | kW | X: 1.6, Z: 3.0 | X: 1.6, Z: 3.0 | |
| Milling motor | kW | - | - | |
| Controller | FANUC | 0i-T | 0i-T | |
| Coolant | Tank capacity | L. | 130 | 130 |
| Machine | L x W x H | mm | 2300 x 1685 x 1700 | 2300 x 1685 x 1700 |
| Net weight | kg | 4200 | 4300 |
Victor CNC-maskiner er stillegående, svært sterke og er gjennomsyret av kvalitet i alle ledd.
